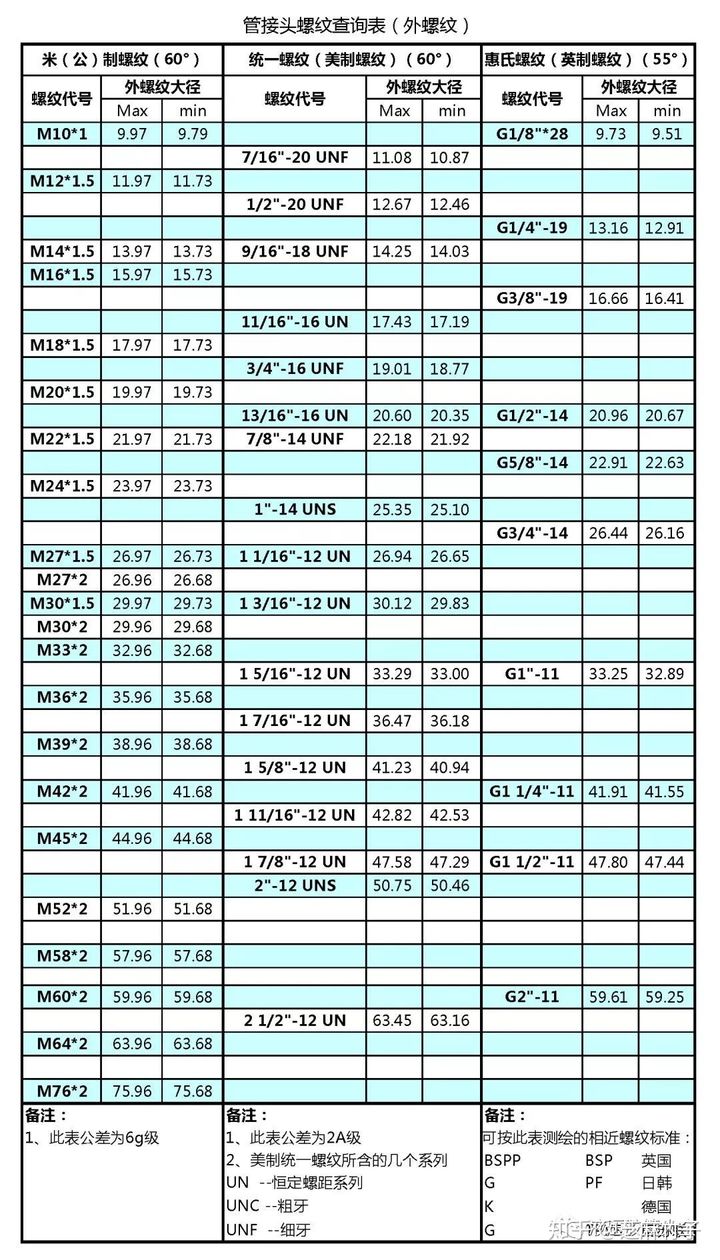

液壓管接頭的外螺紋對應查詢表（液壓油管螺紋接頭標準參照表）
公制螺紋：
螺紋標準的一種，又稱米制螺紋，與英制螺紋最大的區別是螺距用毫米計量。公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們最大的區別，公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。
標注方法：
普通螺紋的牙型代號為M，有粗牙和細牙之分，粗牙螺紋的螺距可省略不注；中徑和頂徑的公差帶代號相同時，只標注一次；右旋螺紋可不注旋向代號，左旋螺紋旋向代號為L(zhǎng)H；旋合長度為中型(N)時不注，長型用L表示，短型用S表示。
美制螺紋：
又名統一螺紋。1864年，美國人威利.賽特斯（Willian Sellers）參照英國惠氏螺紋標準體系制定了美國國家螺紋（N）。這兩種螺紋在直徑與螺距系列和公差方面很相近。美制螺紋有粗牙系列UNC、細牙系列UNF、特細牙系列UNEF、定螺距系列UN。
標注方法：
螺紋直徑—每英寸牙數系列代號—精度等級
示例：
粗牙系列 3/8—16 UNC—2A
細牙系列 3/8—24 UNF—2A
特細牙系列 3/8—32 UNEF—2A
定螺距系列 3/8—20 UN—2A
第一位數字3/8表示螺紋外徑，單位為英寸，轉換為米制單位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位數字16、24、32、20為每英寸牙數(在25.4mm長度上的牙數)；第三位以后的文字代號UNC、UNF、UNEF、UN為系列代號，最后兩位2A為精度等級。UNC：統一粗牙螺紋
惠氏螺紋：
液壓接頭螺紋一般采用的是55°英制非密封管螺紋（G）。
標注方法：
英制非密封管螺紋的完整標記由螺紋特征代號、螺紋尺寸代號、中徑公差等級代號和旋向代號組成。英制非密封圓柱螺紋的特征代號為：G。對英制非密封圓柱內螺紋，其中徑公差等級代號省略不標；而英制非密封圓柱外螺紋的中徑公尺等級代號分別為A和B。左旋螺紋的旋向代號為L(zhǎng)H；右旋螺紋的旋向代號省略不標。當表示英制非密封管螺紋的螺紋副時，僅標注外螺紋的標記代號。
示例：
尺寸代號為2的右旋，非密封圓柱內螺紋：G2
尺寸代號為3的A級，右旋，非密封圓柱外螺紋：G3A
尺寸代號為4的B級，左旋，非密封圓柱外螺紋：G4 B-LH
尺寸代號為2的右旋，非密封圓柱內螺紋與A級圓柱外螺紋組成的螺紋副：G2A
